SRMG系列气动执行器

更新:2018-08-19 15:51:11      点击:
  • 品牌:   上海人民阀门
  • 型号:   SRMG
  • 在线订购
产品介绍


【SRMG气动执行器--概述】
    SRMG气动执行器综合了国际较新材料技术、精密加工技术、工业美术设计技术。经过设计、开发、测试、生产和工程运用,该系列执行器具有运行可靠、工作寿命长、可调范围大、防腐性能高、规格多、选型灵活、经济实惠等优点。
    SRMG气动执行器以压缩空气为动力,是开启和关闭球阀、蝶阀等角行程阀门的驱动装置。是实现管道远距离集中或单独控制工业自动化管路的理想装置。根据用户需要,可在气动执行器上安装电磁阀、定位器(开度指示)回信器、过滤器、减压器、各种限位开关及手动操作装置。

【SRMG气动执行器--设计特点】
  ● 挤压铝质(ASTM6005)缸体,内表面细磨精加工,内部和外部均采用高级防腐技术,气缸摩擦系数小,使用寿命长,抗腐蚀性能强。

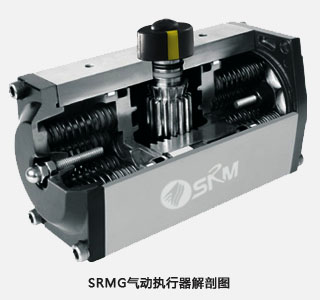

 ● 双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速。活塞齿条背面装有复合轴承及导向环,动作精确、摩擦系数小、使用寿命延长。
 ● 组合式预负荷镀层弹簧,工作寿命长。
 ● 高精度齿轮和齿条,啮合间隙小、精度高,输出功率大。
 ● 不锈钢紧固件,安全美观,抗腐蚀性强。
 ● 采用国际规范尺寸:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合IS05211、DIN3337标准,方便安装电磁阀限位开关等附件。

【SRMG气动执行器--主要技术参数】
1、使用介质:清洁、干燥、且不含腐蚀性的压缩空气
2、工作气源压力:0.4-0.7MPa
3、工作环境温度:标准型:-20℃-+80℃        高温型:-20℃-+18℃
4、回转角度:90°±3°
5、电磁阀电源:AC220V或DC24V,也可按用户需求
6、输出扭矩:SRMG双作用执行器见表1        SRMG弹簧复位执行器见表2

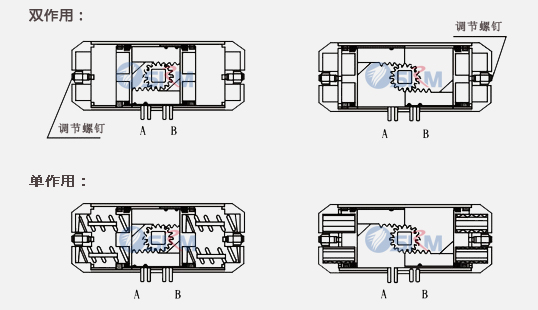

【传动结构原理】
    当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90°,阀门即被打开。此时气动执行器两端的气体随B管咀排出。反之,当压缩空气从B管咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90°,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求,气动执行器可装置成与标准型相反的传动原理,即旋转轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。
    单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。
